ORBITAL
Filtro ad alluvionaggio a dischi orizzontali
Filtro a farina fossile a dischi orizzontali per vino, succhi, birra e liquidi viscosi. Interamente inox, su ruote, 2 o 5 m².
Filtro a farina fossile a dischi orizzontali per il settore alimentare: vino, succhi di frutta, liquidi viscosi, birra.
La soluzione miscelata con farina fossile viene introdotta in campana in modo continuo dalla pompa dosatrice, per rinnovare incessantemente lo strato filtrante sulle piastre. Raggiunto il limite massimo del pannello si procede comodamente al lavaggio dei dischi filtranti.
È garantita l’assoluta stabilità del pannello anche in caso di caduta della pressione di alimentazione: il pannello rimane sul piatto ed è disponibile in ogni momento alla ripresa dell’operazione.
Costruzione

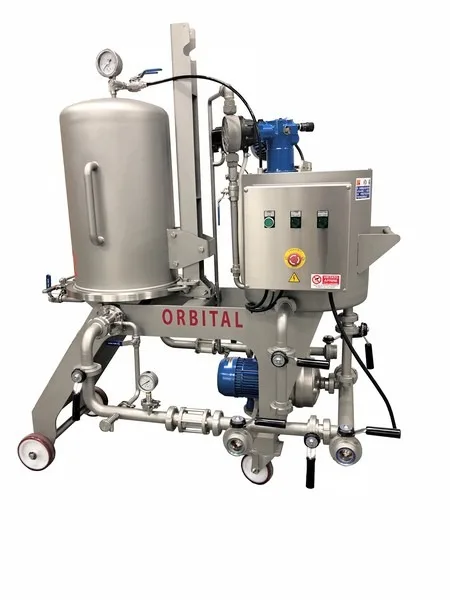

- Filtro realizzato interamente in acciaio inox e montato su ruote.
- Dischi filtranti orizzontali con tela reps in acciaio inox.

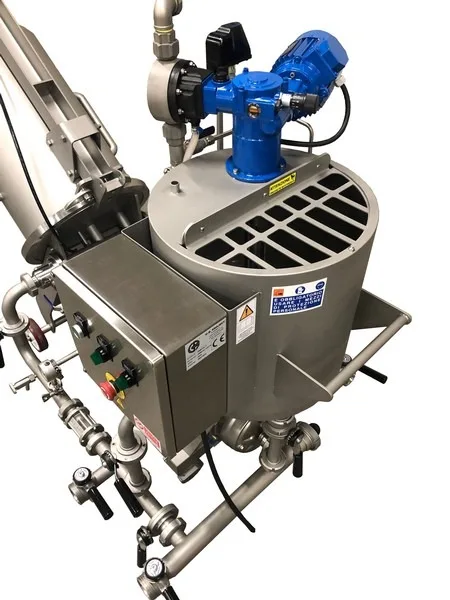

- Recipiente con miscelatore e pompa dosatrice per la preparazione e distribuzione del pannello in campana.

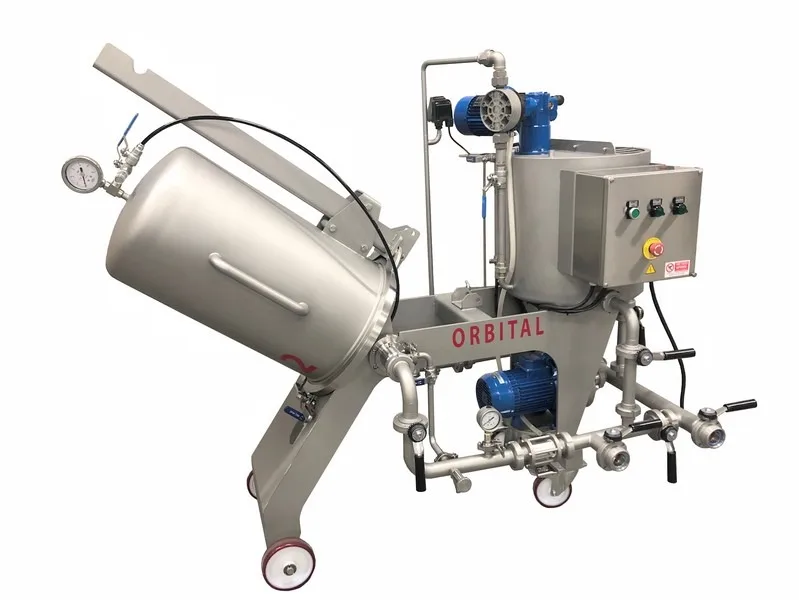

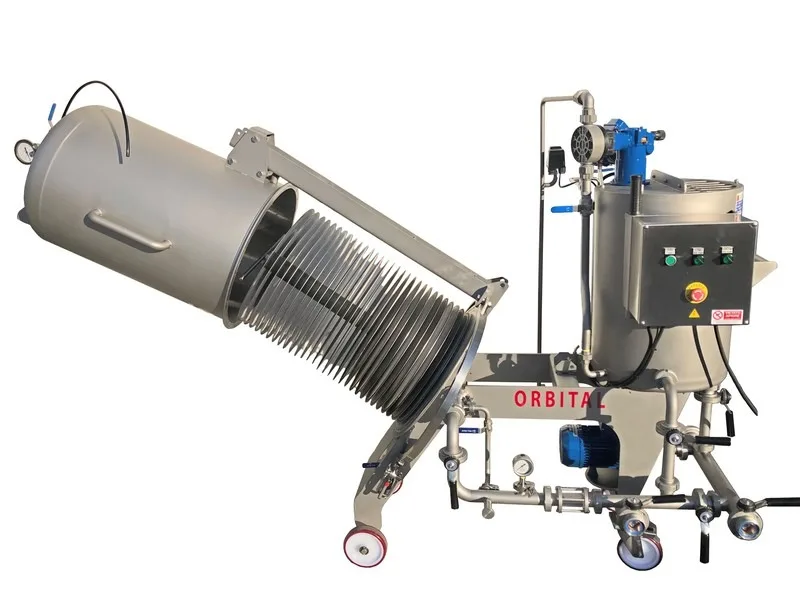

- Campana verticale con basamento basculante a rapida apertura per l’ispezione e il lavaggio dei dischi e per le procedure periodiche di pulizia.
- Quadro elettrico CE.
Modelli e dati tecnici
| Modello | ORBITAL 2 | ORBITAL 5 |
|---|---|---|
| Superficie filtrante nominale | 2 m² | 5 m² |
| Elementi filtranti | 23 + 1 | 29 + 1 |
| Volume totale campana | 78 l | 160 l |
| Liquido residuo a fine filtrazione | 2,5 l | 4 l |
| Volume serbatoio di miscelazione | 68 l | 93 l |
| Portata volumetrica | 5 m³/h | 9 m³/h |
| Pressione | 4 bar | 5 bar |
| Dimensioni | 1100 × 750 × h 1400 mm | 1200 × 780 × h 1525 mm |
| Peso a vuoto | 380 kg | 480 kg |
